Laser
Scanning anche noto come HDS (High Definition Surveying) e' il rilievo
a distanza per mezzo di un
distanziometro laser in grado di acquisire milioni
di punti al minuto con precisione
topografica a cui possono essere associate oltre alla posizione 3d
altri dati quali l'intensita' del segnale di ritorno e il colore
ripreso dalla fotocamera integrata; l'insieme dei dati acquisiti e' definito "nuvola di punti".

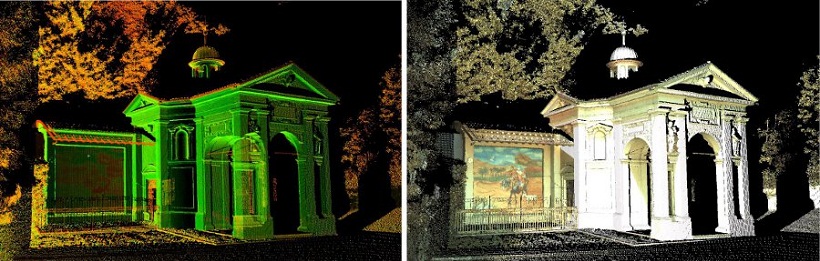

"nuvola di punti" con mappa di intensita' "nuvola di punti" con texture da fotocamera
Questa tecnica di rilievo trova applicazione negli ambiti ingegneristico, architettonico, impiantistico, topografico, industriale, urbanistico ecc.
La scansione genera un archivio geometrico-fotografico a colori che puņ essere esportato in formato html (visualizzabile e misurabile con Internet Explorer) o ulteriormente elaborato per la redazione di disegni in formato dwg-dxf dettagliati secondo le finalita' e gli standard richiesti dalla committenza.

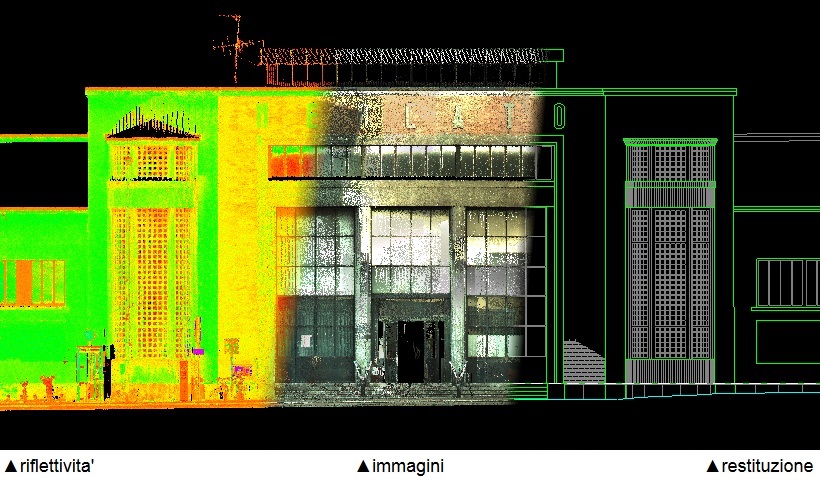

esempio di nuvola di punti
"nuvola di punti" con mappa di intensita' "nuvola di punti" con texture da fotocamera
Il
grado di dettaglio della scansione viene definito
dall'operatore modificando le dimensioni dell'area da scansionare e la sua risoluzione.
Le singole scansioni effettuate in campagna vengono successivamente elaborate e assemblate in una singola "nuvola di punti" da cui e' possibile estrarre planimetrie, prospetti, sezioni, dettagli, DTM per il calcolo di movimeni terra, restituiti in formati compatibili con i piu' diffusi pacchetti di disegno CAD.
Le singole scansioni effettuate in campagna vengono successivamente elaborate e assemblate in una singola "nuvola di punti" da cui e' possibile estrarre planimetrie, prospetti, sezioni, dettagli, DTM per il calcolo di movimeni terra, restituiti in formati compatibili con i piu' diffusi pacchetti di disegno CAD.
La banca dati cosi' ottenuta, grazie alla elavata quantita' e qualita' di dati
registrati, puo' essere
considerata "certificazione tridimensionale" dello stato di fatto al momento del rilievo, e puo' essere consultata anche nel tempo per
sopravvenute nuove esigenze progettuali anche non originariamente
previste.
I vantaggi di questa tecnologia rispetto ai sistemi di rilievo tradizionali sono:
velocita' superiore con
maggiori dettagli rilevati: milioni punti al minuto anche a centinaia di metri dal sensore, indipendentemente dalla complessita' geometrica
dell'oggetto
minori ambiguita' nella
restituzione: l'alta densita' di rilievo e la sovrapposizione alle
immagini fotografiche creano un ambiente virtuale di facile
interpretazione nella fase di sviluppo e post elaborazione senza il
bisogno di ulteriori appunti cartacei
archivio geometrico completo
estremamente dettagliato: che puo' essere interrogato in qualsiasi
momento per gli scopi piu' diversi, anche non previsti originariamente
maggiore sicurezza degli operatori: l’acquisizione
dei dati a
distanza e la velocita' di rilievo limitano la presenza e il rischio in
zone di pericolo e riducono i disagi per le attivita' concomitantiQuesta tecnica di rilievo trova applicazione negli ambiti ingegneristico, architettonico, impiantistico, topografico, industriale, urbanistico ecc.
La scansione genera un archivio geometrico-fotografico a colori che puņ essere esportato in formato html (visualizzabile e misurabile con Internet Explorer) o ulteriormente elaborato per la redazione di disegni in formato dwg-dxf dettagliati secondo le finalita' e gli standard richiesti dalla committenza.
 |
 |
esempio di nuvola di punti
